Dosierköpfe für Micro Dispensing

Individuelle, flexible und schnelle Lösungen für jede Art von Dosieraufgabe. Dabei setzen diese Lösungen häufig die Grenzen in ihren Disziplinen neu – weltweit. Dispensing bedeutet heute mehr, als nur Punkte oder Linien auf ein Material zu drucken. Ob Präzision, Form, Geschwindigkeit – die Anforderungen werden in jeglicher Hinsicht immer spezieller. marco schafft hier zusammen mit Partnern neue Innovationen. Technologie von heute für zukunftsträchtige Produktionsansätze.

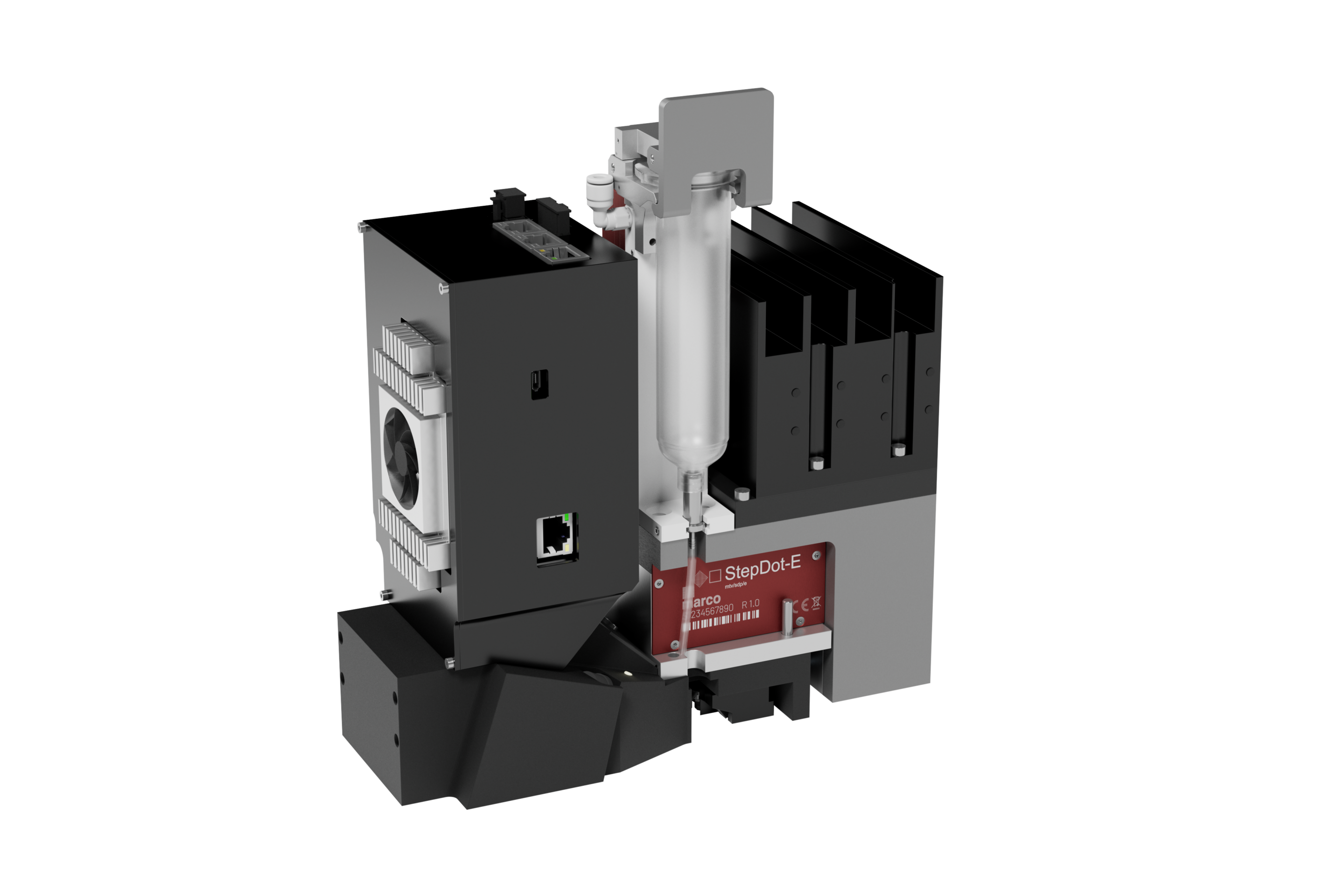

marco dispensing head stepdot
marco multihead multi jet dispensing

MultiJet-Dosierköpfe

marco MultiJet-Dosierköpfe verbinden hochpräzise Dosiertechnik mit den Anforderungen der Massenproduktion. Durch die Kombination von bis zu acht marco sJet-Ventilen kann Material schnell, großflächig und mikrometergenau aufgetragen werden. Die hauseigene VisTwo-Software ermöglicht die Steuerung in Echtzeit. Mittels der Ventilfixierung auf Schienen und der Mikrometerstellschrauben lässt sich der Ventilversatz individuell einstellen. In Verbindung mit Echtzeitsteuerung können die MultiJet-Systeme komplizierte Druckmuster mit Frequenzen bis zu 1.000 Hertz auftragen. Heizelemente in der Medienversorgung, gestuft in mehrere Heizkreise, sorgen für einen konstant temperierten Materialfluss. Zusammen mit den marco Produkten zur Medienversorgung entstehen so zuverlässige und leistungsstarke Dispensing-Systeme. Die Spezialisten von marco ermöglichen die Anpassung an individuelle Anforderungen, ganz gleich ob Ventilanzahl, Medienzufuhr oder Softwarelösungen.

Vorteile: großflächiger Materialauftrag, Materialversatz

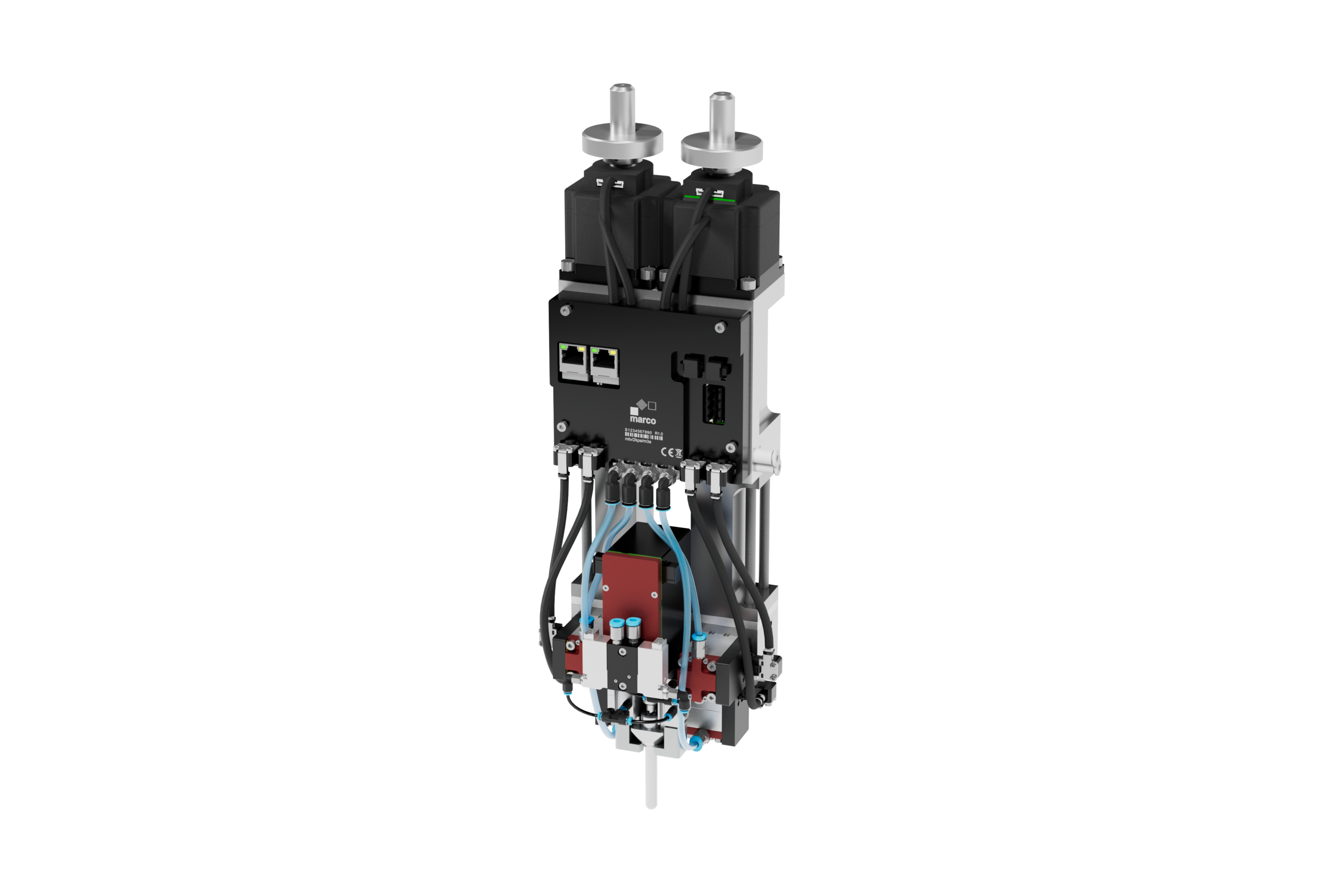

marco 2C mixing head dispensing head

Zweikomponenten-Mischkopf

Dosiersysteme von marco mit einem Zweikomponenten-Mischkopf verbinden ein Zweikomponenten-Mischgerät mit der Flexibilität eines Dosierkopfes. Wo vorher zwei Prozessschritte zur Herstellung eines gemischten Mediums und zur Verteilung auf dem Werkstück notwendig waren, kann mit diesem System direkt vor der Dosierung das Medium gemischt werden. Die angebrachten Schrittmotoren erzeugen ein hochpräzises Mischverhältnis mit einer Toleranz unter 0,5 Volumenprozent. Das Aushärten des gemischten Mediums in der Maschine oder eine Verschlauchung wird verhindert. Nur die mit dem gemischten Material in Kontakt stehende Mischwendel muss getauscht werden. Zusätzlich bietet marco einen dynamischen Mischer mit separatem Motor an. Bei Anwendungen mit großen Unterschieden im Mischungsverhältnis oder bei hohen Anforderungen an die Homogenität sind sie statischen Mischern deutlich überlegen. Speziell entwickelte modulare Mischwendeln erzeugen homogen durchmischte Dosierergebnisse. Auch ein automatischer Wechselmechanismus ist möglich. So kann der Automatisierungsgrad weiter erhöht werden.

Vorteile: Prozessoptimierung, hohe Flexibilität

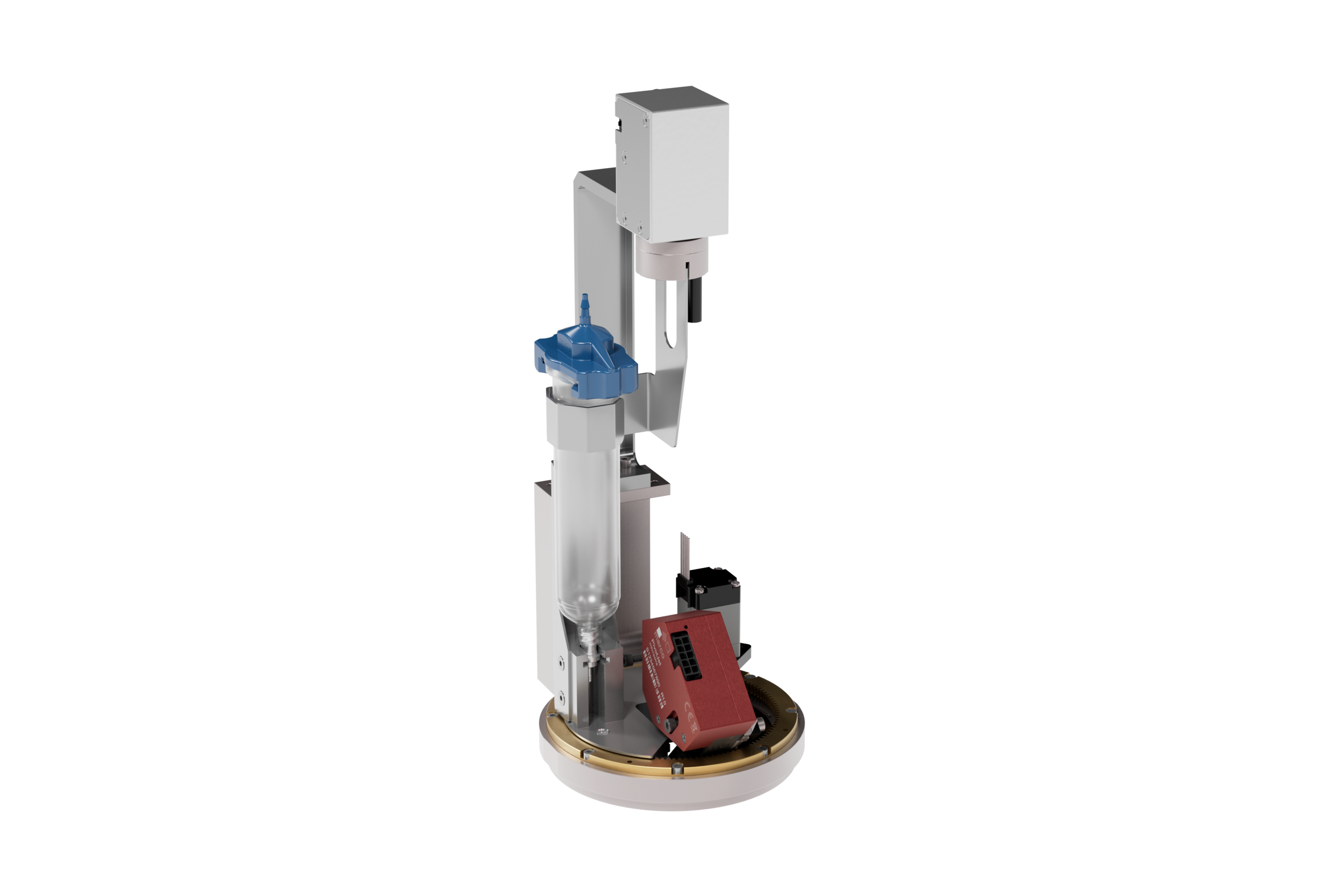

pivot jet dispensing head by marco

ax4-Dosierkopf

Oft müssen in der Produktion Dosierpunkte mit komplizierten Wegen angefahren werden oder sind nicht einfach senkrecht zu erreichen. Für solche speziellen Anforderungen an Dosierwinkel und Drehrichtung hat marco das Dosiersystem ax4 entwickelt. Ausgestattet mit einem um 360 Grad drehbaren Dosierventil, dessen Dosierwinkel zwischen 0 Grad (senkrecht) und 45 Grad geneigt werden kann, erreicht ax4 nahezu jeden Dosierpunkt. Die Drehbewegung wird mittels eines Schrittmotors erzeugt und zwei Hall-Sensoren sorgen für eine genaue Positionsbestimmung. Die Medienkartusche ist am Dosierventil befestigt. Dadurch müssen über die Drehübergabe nur Druckluft und Elektrik verbunden werden.

Vorteile: individuelle Dosierwinkel, individuelle Dosierrichtung


Am besten fragen Sie marco gleich persönlich!

Dosiersysteme mit Ventiltechnologien und modernsten Dosierköpfen sind hochkomplex und können enormen produktiven Fortschritt bringen.


Sie haben Anforderungen – wir denken Ihre Lösung. Darin sind wir stark. Unsere Mitarbeiter sind Forscher, Tüftler, Entwickler und Monteure. Was alle eint: die Begeisterung für hoch spezialisierten Anlagen- und Maschinenbau, für Automation und Softwareentwicklung.
