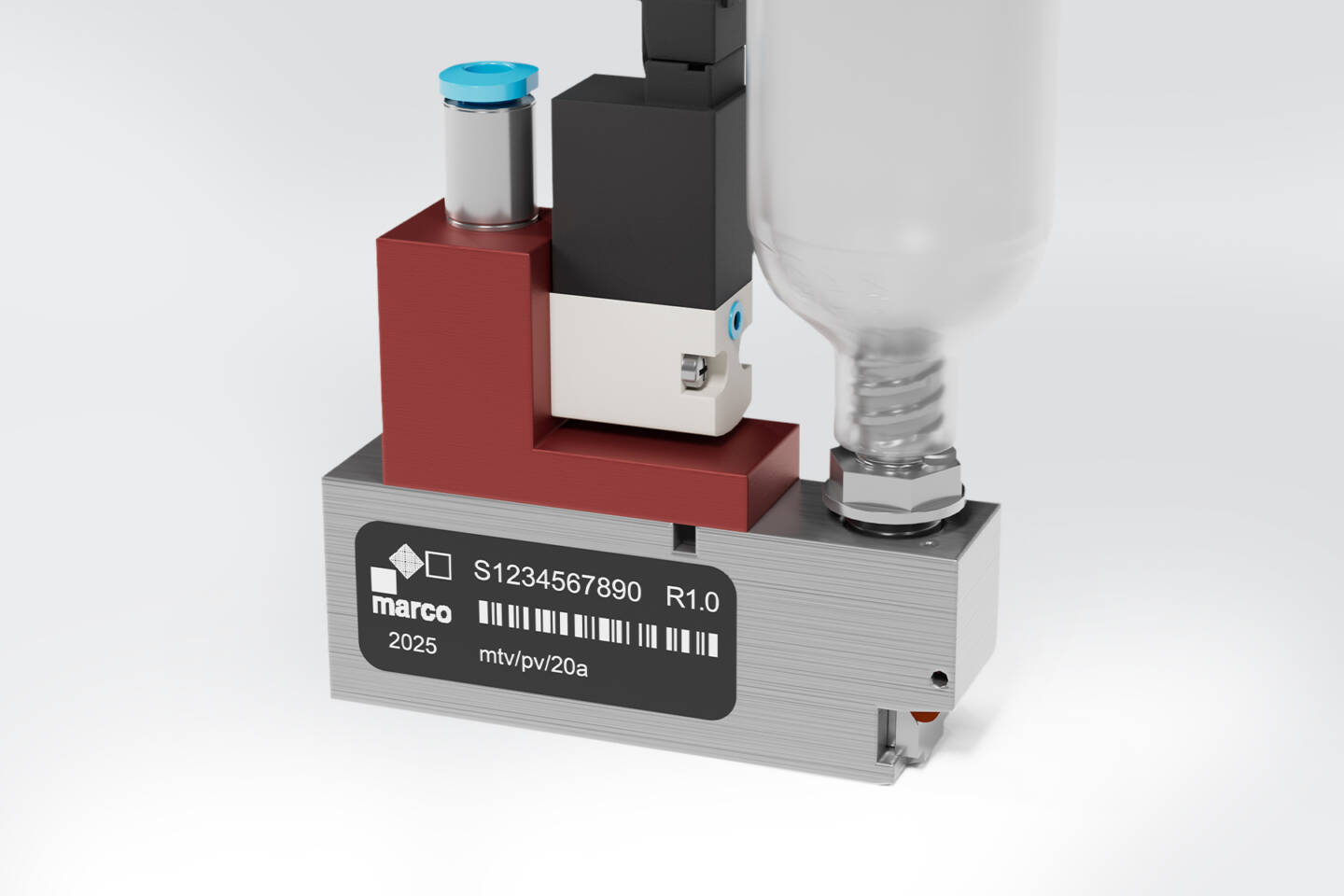

Pneumatische Dosierventil

Pneumatisches Ventil mit vergrößertem Hub für anspruchsvolle Medien

In automatisierten Dosieranwendungen wird die Leistungsfähigkeit nicht allein durch Geschwindigkeit bestimmt. Integrationsaufwand, Systemarchitektur, Wartungsanforderungen und Betriebsstabilität spielen eine ebenso wichtige Rolle. Das pneumatische Dosierventil marco systems mtv/pv/20a wurde entwickelt, um genau in diesen Punkten eine klar strukturierte und zuverlässige Lösung zu bieten.

Mit einem im Vergleich zu Standard-Piezoventilen vierfachen Hub und einer 1 mm Öffnung verarbeitet das pneumatische Dosierventil zuverlässig Medien mit Partikelgrößen bis zu 200 µm. Viskose, abrasive oder pastöse Materialien – von Klebstoffen bis Fetten – lassen sich ohne spezielle Konfiguration als Punkte oder Linien applizieren.

Geeignet für industrielle Produktionsumgebungen:

Viskositätsbereich von 1 mPas bis pastös
Dosierfrequenz bis zu 20 Hz
Mediendruck bis 100 bar
Betriebsdruck 5–8 bar
Medientemperatur bis 75 °C

Während viele Systeme zusätzliche Steuerungen erfordern, bleibt das pneumatische Ventil mtv/pv/20a bewusst einfach. Es benötigt lediglich Druckluft und ein 24-V-DC-Triggersignal. Keine separate Steuereinheit. Kein HMI. Keine proprietären Schnittstellen.

Für die Systemintegration bedeutet das:

Direkte Ansteuerung über PLC/SPS, Roboter oder digitale I/O-Module
Reduzierter Verdrahtungs- und Schaltschrankaufwand
Schnellere Inbetriebnahme
Geringerer Validierungsaufwand

Die kompakte Bauform (57 × 14 × 61,7 mm, 125 g) unterstützt modulare Maschinenkonzepte und beengte Einbausituationen. Ein mediengetrennter Aktuator vermeidet Verschleißteile im Antrieb und erhöht so die Lebensdauer bei gleichzeitig reduziertem Servicebedarf.

Die modulare Ausführung ist auf eine unkomplizierte Wartung ausgelegt:

Austauschbarer Ventilsitz, Medienzuführung und Kartusche
Vereinfachte Wartung
Reduzierter Ersatzteilbestand
Kürzere Reinigungszyklen

Der Fokus liegt auf mechanischer Robustheit und einfacher Integration. So entsteht eine stabile Dosierperformance bei kontrollierbarem Systemaufwand.

Prüfen Sie die vollständigen technischen Spezifikationen und Integrationsdetails

Laden Sie den Produktflyer ↗ herunter – oder wechseln Sie direkt in unseren Online-Shop ↗ und bestellen Sie das pneumatische Dosierventil für Ihre Produktionslinie.
